一阶惯性环节_...两输入一输出 纯滞后一阶惯性环节的 为什么出来是...

把流程图截图传上来,我给你看看

其他类似问题

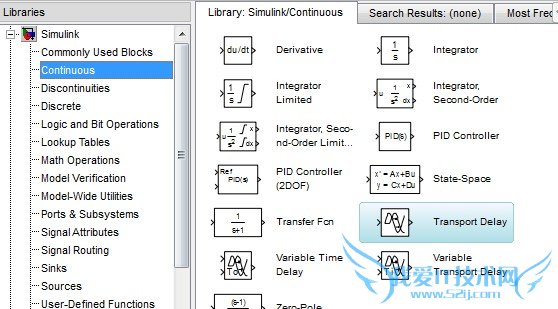

问题1：matlab仿真惯性环节(1/Ts+1)在Simulink如何表示

Simulink--continuous--Transfer Fcn模块

问题2：simulink仿真问题在simulink仿真中总是出现Using a default value of 0.2 for maximum step size.The simulation step size will be limited to be less than this value.You can disable this diagnostic by setting 'Automatic solver parameter selectio

第一句话告诉你你现在默认用的是以0.2为最大的步长.其实第一句话只是让你确认你用的最大步长是不是你所想要的步长.第2句话的意思是：但是实际仿真时 步长往往会略小于这个步长.后面的话的大致意思是：你可以取消掉这条诊断信息（也即以后仿真时不显示Using a default value of 0.2 for maximum step size.）方法是在自动结算器参数选择项里把诊断那项设置为'none' ,自动解算器参数选择位于configuration parameters 中.

问题3：simulink 仿真时 一阶延迟过程怎么表示

把transport delay的参数设置为1就可以了……

问题4：用matlab中simulink仿真模糊控制液位出现以下错误是什么原因,该怎么解决呢?求大师支招~小女子先谢过~At time 1.7555062940944625E-013,simulation hits (1000) consecutive zero crossings.Consecutive zero crossings will slow

在菜单中找到Simulation->Configuration Parameters->Optimization取消选中Implement logic signals as boolean data即可.

问题5：simulink仿真1、 Sum,Add,Subtract,Sum of Elements三者有何区别?2、 atomic subsystem,subsystem有何区别?图中这个simulink里面的画红圈的两个箭头是怎么连起来的?那个箭头连接的黑色挡板,是哪个模块?懂的朋

1.没区别,样子不一样而已,你可以在里面设置是圆的还是方的.

2.都是子系统,你可以发现两种,一种是加粗的黑框模块,一种是普通的.Atomic Subsystem 模块是默认选择了 Treat as atomic unit 参数的子系统模块.用户可以有条件地创建一个当发生特定的触发、函数调用或者使能操作时信号发生转换的子系统.原子子系统把自己本身当成一个整体,在某种条件下才执行.而普通的子系统只是封装了一下,加了个马甲,你把里面的东西拖出来一样用.

3.这幅图是从老版本的matlab6.5里面截取的.你用新版本比如7.0以后的就没有了.电气信号都是普通的连线,而不是箭头,只有普通信号流才带箭头.你所指的黑色挡板在新版本里面叫做中性节点Neutral.表示凡是加上这个节点的电线是连在一起的,这样就不用把电线在里面绕来绕去的看着心烦.
