单相电机接线图_单相双电容(带离心开关)电机接线图，控制箱有四条线出...

http://image.baidu.com/i?tn=baiduimage&ct=201326592&lm=-1&cl=2&fm=ps&word=%B5%E7%BB%FA%BD%D3%CF%DF%CD%BC

里面有图啊

其他类似问题

问题1：单相电机,带离心开关的,出来4跟线,2主,2负,怎么往接线柱上接啊?有图最好电容咋接啊

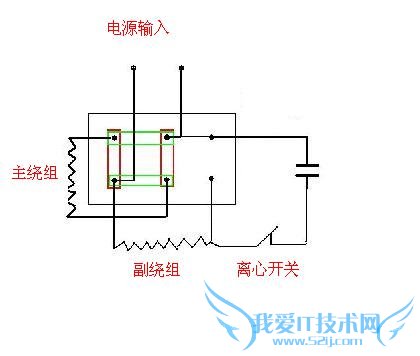

图中:U1、U2为主绕组；Z1、Z2为副绕组.

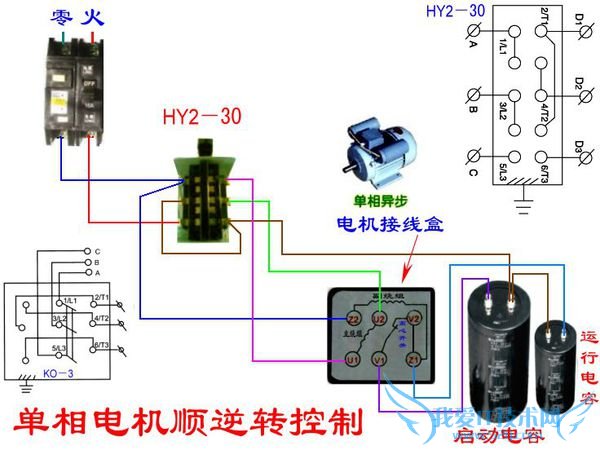

问题2：单相电机双电容接倒正开关怎么接带图

参考图接 开关型号不一样接法也不一样

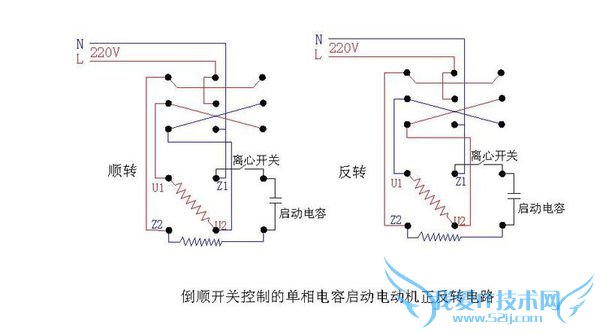

问题3：倒顺开关控制单相电机接线图用来控制卷扬~就是个正反转 想了 好久没想 出来 哪个高手告诉下

你看一下是这个吗?

问题4：380v倒顺开关接线图,用3相倒顺开关控制2相带电容电机,如果可以请发接线图过来,

我就是接开关的专家.我长期接起重机开关.电钻开关.刨床开关.电动车开关.现在的倒顺开关设计本来就是单相和3相通用的,接单相只需要自己+一个开关线就可以.如果你没有电路基础很难和你说明白,因为我不知道你的电机是不是本来就可以有正反转的接法《双电容》4个或者5个或者6个接线头.如果你的电机有起码4个接线头就可以搞,不然就得撤电机接内部的电容线.

问题5：单相电机带离心开关的 怎么只用一个启动电容 怎么接线

如图
